دستگاه تک محوری اتوماتیک

استاندارد: AASHTO T208, ASTM D2166, BS 1377-7

مشخصات عمومی دانلود دفترچه راهنما

این دستگاه مجهز به لودسل نیرو به ظرفیت 5kN با دقت 2.5N و همراه با LVDT می‌باشد. موتور گیربکس Step Motor دستگاه ژاپنی بوده و بارگذاری یکنواخت بدون لرزش با سرعت 0.05-11mm/min را به نمونه وارد می‌کند و امکان آزمایش نمونه‌های قطر 38mm، 50mm، 75mm  را دارد.



با گواهینامه کالیبراسیون نیرو مورد تأیید اداره استاندارد از آزمایشگاه کالیبراسیون ازمون سنج دقیق





دستگاه تک محوری اتوماتیک
SO 686
اطلاعات بیشتر
  • مشخصات فنی
  • لوازم جانبی

مشخصات فنی و کاربردی این دستگاه به شرح زیر می‌باشد:

  • نمایشگرLCD With backlight 4x16 ساخت تایوان
  • عملکرد با موتور گیربکس و خروجی یکنواخت بارگذاری
  • مجهز به لودسل نیرو 5kN با دقت 2.5N
  • اعمال سرعت بارگذاری و نمایش نیروی واقعی و ماکزیمم وارد شده به نمونه به صورت نرم‌افزاری به صورت لحظه‌ای (آنلاین)
  • قابلیت اتصال به کامپیوتر توسط پورت سریال RS232
  • قطع اتوماتیک آزمایش به صورت اتوماتیک پس از شکست نمونه و برگشت صفحه بارگذاری به حالت اولیه
  • دارای LVDT جهت تعیین تغییر شکل نمونه
  • قابلیت اتصال به کامپیوتر جهت ثبت نیرو و تغییر شکل نمونه و نمایش منحنی تنش- کرنش و محاسبه مدول الاستیسیته خاک به صورت Online در محیط نرم‌افزار Microsoft Excel
  • نمایش نیروی ماکزیمم و نیروی واقعی
  • سیستم کنترلی PLC ساخت تایوان
  • کالیبراسیون نرم‌افزاری
  • رنگ الکتروستاتیک بدنه
  • دارای Overload نرم‌افزاری جهت قطع سیستم
  • دارای میکروسوئیچ محدود کننده کورس حرکت 50mm

تجهیزات پیشنهادی جهت آماده سازی نمونه های دست خورده یا دست نخورده:

  • SO 439 – نمونه گیر دست خورده دو تکه به قطر 38mm و ارتفاع 76mm
  • SO 439-1 - نمونه گیر دست خورده دو تکه به قطر 50mm و ارتفاع 100mm
  • SO 440 - نمونه گیر دست نخورده به قطر 50mm و ارتفاع 100mm
  • SO 442 -نمونه گیر دست نخورده به قطر 38mm و ارتفاع 76mm
  • SO 442-1 -نمونه گیر دست نخورده به قطر 38mm و ارتفاع 200mm
  • SO 443– نمونه درآور خاک از لوله به قطر 50mm
  • SO 444 - نمونه درآور خاک از لوله به قطر 38mm

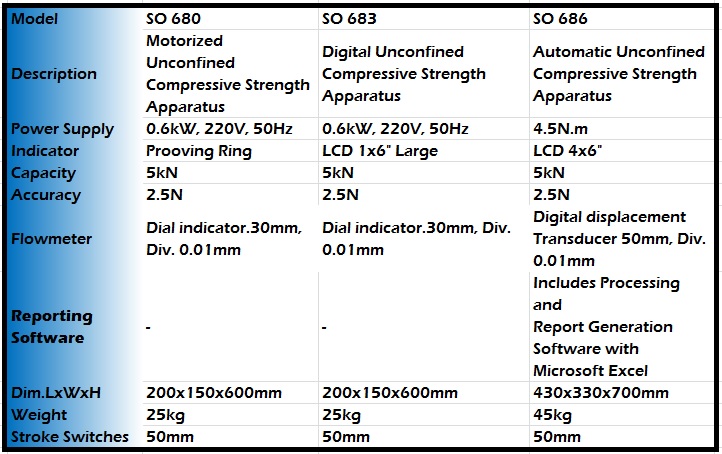

Model

SO 680

SO 683

SO 686

Description

Motorized Unconfined Compressive Strength Machine

Digital Unconfined Compressive Strength Machine

Automatic Unconfined Compressive Strength Machine

Power Supply

0.6kW, 220V, 50Hz,1ph

0.6kW, 220V, 50Hz,1ph

4.5N.m

Indicator

Proving Ring

Digital LCD 1x16 backlight

Digital LCD 4x16 backlight - made in Taiwan

Capacity

5kN

5kN

5kN

Resolution

2.5N

2.5N

2.5N

Flowmeter

Dial indicator.30mm, Div. 0.01mm

Dial indicator.30mm, Div. 0.01mm

Digital Displacement Transducer 50mm, Div. 0.01mm

Reporting Software

-

-

Includes Processing and
Report Generation Software with Microsoft Excel

Dim.LxWxH

200x150x600mm

200x150x600mm

430x330x700mm

Weight(Approx.)

25kg

25kg

45kg

Stroke Switches

50mm

50mm

50mm

فایل های ضمیمه
