دستگاه سه محوری تمام اتوماتیک خاک

استاندارد: AASHTO T234-90, ASTM D2850, ASTM D4767, ASTM D7181, BS 1377-8, ISIRI 8448, ISIRI 18650

مشخصات عمومی دانلود دفترچه راهنما

دستگاه سه محوری تمام اتوماتیک خاک با مشخصاتی مشابه دستگاه سه محوری دیجیتال می‌باشد با این تفاوت که کلیه پارامتر ها مانند، فشار منفذی (Pore Pressure) ، پس فشار ( Back Pressure)، فشار همه جانبه (Cell Pressure)،  و تغییرات حجمی (Volume Change)  به صورت خودكار صورت گرفته و قابل روئیت در نمایشگر می‌باشد.



تجهیزات همراه این دستگاه به این شرح است:

  • ریگلاتور فشار 16bar 2 عدد
  • سلول نمونه با ظرفیت فشار 800kPa از جنس پلکسیگلاس شفاف 2 عدد
  • سل سه محوری 38mm یا سل سه محوری 50mm 1 عدد
  • غشا سه محوری 38mm یا غشا سه محوری 50mm 5 عدد
  • محفظه فشار آب از جنس پلکسی گلاس شفاف و مجهز به بالن برای محفظه پس فشار 2 عدد
  • کمپرسور به ظرفيت 60liter با فشار کارکرد 800kPa 1 عدد
  • سیستم اندازه‌گیری تغییر حجم (Volume Change) جهت تعیین تغییر حجم آب نمونه با دقت 0.1ml 1 عدد
  • یدکی بالن مخزن فشار 2عدد
  • نمونه گیر و نمونه در آور، غشاکش، کاتر، شلنگ شفاف 6mm، اورینگ 4عدد، فیلتر برنزی
  • سیستم کامپیوتری با مشخصات مورد نیاز

با گواهینامه کالیبراسیون نیرو مورد تأیید اداره استاندارد از آزمایشگاه کالیبراسیون آزمون سنج دقیق

با گواهینامه کالیبراسیون حجم مورد تأیید اداره استاندارد از آزمایشگاه کالیبراسیون آزمون سنج دقیق

با گواهینامه کالیبراسیون سنسورهای فشار مورد تأیید اداره استاندارد از آزمایشگاه کالیبراسیون آزمون سنج دقیق



دستگاه سه محوری تمام اتوماتیک خاک
SO 741
اطلاعات بیشتر
  • مشخصات فنی
  • لوازم جانبی

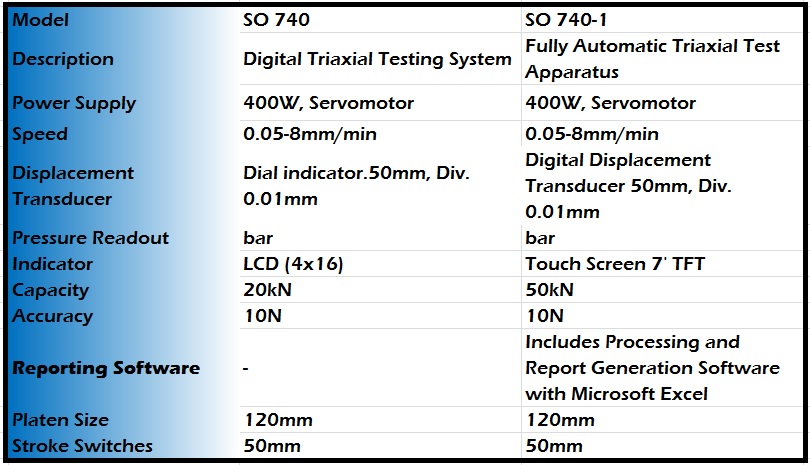

مشخصات فنی و کاربردی این دستگاه به شرح زیر می‌باشد:

  • اعمال فشار همه جانبه و پس فشار (Confining pressure and Back pressure) تا حداکثر 1000kPa و با دقت 1kPa و نمایش آن به صورت دیجیتال
  • رسم دوایر مور More-Colulomb Circle و خط مماس بر منحنی و تعیین C و ȹ به صورت اتوماتیک و منحنی های تنش- کرنش و فشار منفذی بر کرنش به صورت آنلاین
  • سل سه محوری جهت نمونه‌های 38-50mm مجهز به شیرهای تخلیه ربع گرد و سنسورهای فشار 16bar (کلیه فشارها توسط سنسورهای فشارها اندازه‌گیری می‌شود.)
  • دستگاه اندازه‌گیري تغییر حجم (Volume Change) با دقت 0.1ml به صورت دیجیتال
  • داراي دو عدد محفظه فشار مجزاي اعمال فشارهمه جانبه و نیز پس فشار (Confining pressure and Back pressure) با ظرفیت تأمین فشار 1000kPa از نوع Bladder Type
  • مناسب برای نمونه های 75-50-38mm

مشخصات فنی جک بارگذاری دستگاه سه محوری:

  • مجهز به لودسل نیرو 10kN با دقت 10N
  • عملکرد با موتور گیربکس و خروجی یکنواخت بارگذاری
  • تنظیم سرعت بارگذاری به صورت پیش فرض در بازه 0.005-8mm/min
  • جک بارگذاری با توانايی اعمال نیروي محوري تا حداکثر 20kN
  • سیستم کنترلی PLC جهت تغییرات سرعت و محاسبه نیرو
  • دارای میکروسوئیچ محدود کننده کورس حرکت 50mm
  • قابلیت کالیبراسیون نرم‌افزاری
  • دارای Overload نرم‌افزاری جهت قطع سیستم
  • قطر صفحه بارگذاری 120mm
  • قطع آزمایش به صورت اتوماتیک پس از شکست نمونه و برگشت صفحه بارگذاری به حالت اولیه
  • ماشين بارگذاري با موتور Servotronic

مشخصات دیتالاگر(نمایشگر):

  • نمایشگر LCD touchscreen 7in ساخت تایوان
  • کالیبراسیون کلیه سنسورها و متغیر ها به صورت نرم‌افزاری از طریق دیتالاگر
  • نمایش پس فشار Back Pressure و فشار محصور کننده (فشار همه جانبه) Cell Pressure و فشار آب منفذی Pore Pressure برحسب kPa و دقت 1kPa و تغییرات حجمی Volume Change بر حسب ml و با دقت 0.1ml
  • نمایش نیروی ماکزیمم و نیروی واقعی با دقت 10N
  • نمایش مقدار کرنش با دقت 0.01mm
  • ارسال اطلاعات به کامپیوتر از طریق پورت سریال RS232
  • نمایش آزمایشهای CD-CU-UU به صورت مجزا
  • نمایش تمامی مراحل آزمایش حین بارگذاری توسط نمایشگر

مشخصات نرم‌افزاری کامپیوتری:

  • دریافت کلیه اطلاعات توسط دیتالاگر از طریق پورت سریال و نمایش آنلاین در محیط نرم‌افزار Microsoft Excel
  • رسم منحنی تنش-کرنش و دوایر مور More و خط مماس بر منحنی و تعیین C و ȹ به صورت اتوماتیک پس از اتمام آزمایش و ذخیره اطلاعات با فرمت XLS
